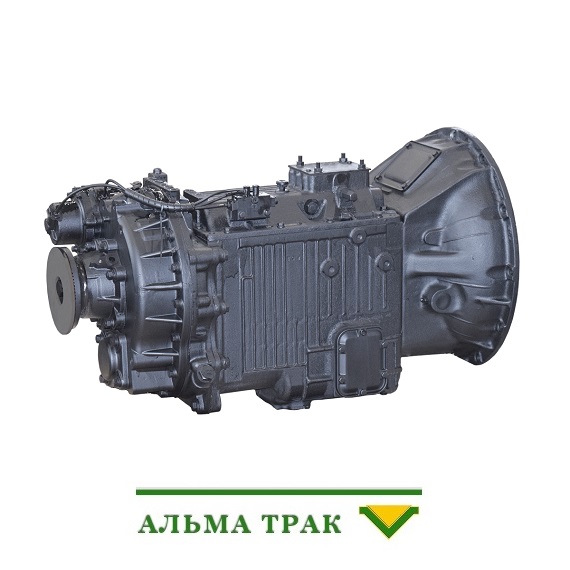

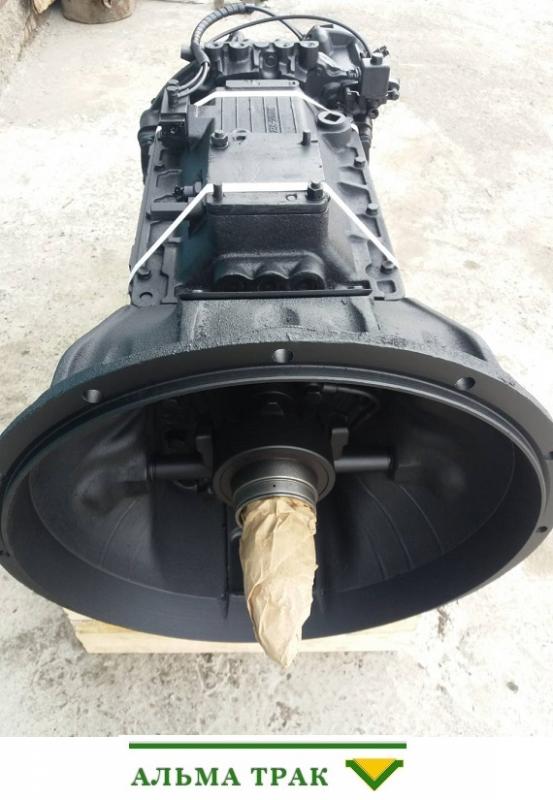

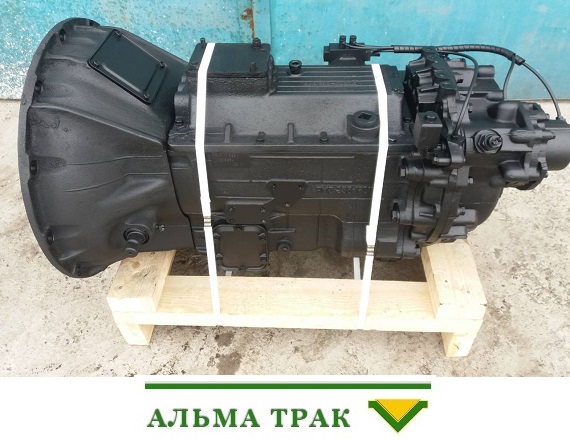

Коробка переключения / перемены передач / КПП 2381-1700004-06 / 2381.1700004-06 / 2381170000406
Коробка переключения / перемены передач / КПП 2381-1700004-06 / 2381.1700004-06 / 2381170000406 (производства ОАО ТМЗ) с демультипликатором, ЕВРО фланец, 1(одно) дисковое сцепление, первичный вал усиленный 50.5мм, муфта сцепления 1840. Аналог: 2381-1700004-02 / 2381.1700004-02 / 2381170000402
Цена: 70000 грн.
 |
|
 |
|
|
Технические данные
Наибольший допускаемый крутящий момент на первичном валу, Н•м 1225
Максимальное число оборотов первичного вала, об/мин 125
Наибольший допускаемый крутящий момент на первичном валу, Н•м 2100
Заправочный объем системы смазки, л 7,5
Габаритные размеры, мм длина 1075 × ширина 562 × высота 606
Масса коробки передач, не заправленной смазкой, в комплекте с картером сцепления, кг около 355
Передаточные число первой передачи 7,30
Передаточные число второй передачи 4,86
Передаточные число третьей передачи 3,50
Передаточные число четвертой передачи 2,48
Передаточное число пятой передачи 2,09
Передаточное число шестой передачи 1,39
Передаточное число седьмой передачи 1,00
Передаточное число восьмой передачи 0,71
Передаточное число заднего хода понижающей передачи 10,46
Передаточное число заднего хода прямой передачи 2,99
|
|
|
Коробка передач ЯМЗ -2381 механическая восьмиступенчатая, состоит из основной 4-х ступенчатой коробки передач и двухдиапазонного планетарного демультипликатора.
Применяемость: Автомобили МАЗ, КРАЗ, Урал с двигателями ЯМЗ 238, 238ДЕ, 238 ДЕ2, мощностью до 350 л.с.
|
|
 |
|
 |
|
 |
|
 |
|
 097-902-67-05 |
|
|
1 238-1601010-Б Картер сцепления
2 252139-П2 Шайба 16 ОТ
3 310235-П29 Болт М16-6gx50
4 236-1601203-Б2 Вилка выключения сцепления
5 252136-П2 Шайба 10 ОТ
6 310213-П29 Болт М10х1,25-6gх40
7 236-1601180-Б2 Муфта выключения сцепления в сборе
_ 236-1601185-В Муфта выключения сцепления
_ 986714КС17 Подшипник
8 236-1601188-А2 Пружина муфты выключения сцепления
9 236-1601230-А Шланг смазки муфты
10 250636-П29 Гайка М16х1,5-6Н
11 45 9167 5005 Прессмасленка
12 236-1601030-А2 Крышка люка картера сцепления
13 252135-П2 Шайба 8 Т
14 201454-П29 Болт М8-6gх16
15 200-1601187 Сухарь муфты выключения сцепления
16 314004-П2 Шпонка сегментная 6х12
17 260316-П2 Заглушка 40.06
18 236-1601215-Б Вал вилки выключения сцепления
19 236-1601022-Б Крышка люка картера сцепления
20 238Н-1601042 Кольцо внутреннее
21 238Н-1601044 Кольцо СП 37-27-10
22 238Н-1601040 Корпус сальника вала
1 238-1601010-Б Картер сцепления
2 252139-П2 Шайба 16 ОТ
3 310235-П29 Болт М16-6gх50
4 183.1601203 Вилка выключения сцепления
5 252136-П2 Шайба 10 ОТ
6 310213-П29 Болт М10х1,25-6gх40
7 183.1601180 Муфта выключения сцепления в сборе
_ 183.1601185 Муфта выключения сцепления
_ 70-117 Подшипник
8 236-1601230-А Шланг смазки муфты
9 250636-П29 Гайка М16х1,5-6Н
10 45 9167 5005 Прессмасленка
11 236-1601030-А2 Крышка люка картера сцепления
12 252135-П2 Шайба 8 Т
13 201454-П29 Болт М8-6gх16
14 314004-П2 Шпонка сегментная 6х12
15 260316-П2 Заглушка 40.06
16 236-1601215-Б Вал вилки выключения сцепления
17 236-1601022-Б Крышка люка картера сцепления
18 238Н-1601042 Кольцо внутреннее
19 238Н-1601044 Кольцо СП 37-27-10
20 238Н-1601040 Корпус сальника вала
310013-П29 Болт М10-6gх35
236-1704015-Б Корпус масляного насоса
46 9118 6660 Шарик
200-1704027 Пружина клапана
236-1704026 Пробка клапана масляного насоса
336.1704029 Прокладка
236-1704040-Б Шестерня ведущая
336.1704030 Шестерня ведомая
201499-П29 Болт М10-6gх30
200-1701041 Шайба
236-1704088-Б Крышка
236-1704017-А2 Прокладка основания масляного насоса
238М-1701015-40 Картер коробки передач
238М-1701009-40 Картер коробки передач
236-1702184 Штифт установочный
236-1702186 Кольцо запорное
238М-1701207-41 Кольцо центрирующее
201-1701035 Прокладка регулировочная
201-1701036 Прокладка регулировочная
238M-1701078 Гнездо заднего подшипника пром. вала
252139-П2 Шайба 16 ОТ
310235-П29 Болт М16-6gх50
316121-П29 Пробка К 1/4''
200-1701021-А Прокладка
236-1701020 Крышка люка привода отбора мощности
201497-П29 Болт М10х1,5-6gх25
236-1704049 Сетка заборника масляного насоса
236-1704056-А Прокладка
236-1704054-Б Крышка заборника масляного насоса
252136-П2 Шайба 10 ОТ
238-1721255 Пробка сливного отверстия с магнитом
312336-П31 Шайба сливной пробки
316135-П2 Пробка К 3/8''
236-1701230 Манжета 1,3-42х64-2
201-1721414 Прокладка регулировочная заднего подшипника выходного вала
201-1721416 Прокладка регулировочная заднего подшипника выходного вала
236-1701042-А Прокладка
236-1701040-А Крышка подшипника первичного вала
6-205К Подшипник шариковый
240-1307090 Манжета 1,2-25х42-2
236-1701478 Корпус манжеты
311810-П2 Гайка круглая М70х2 LH-6Н
200-1701034 Кольцо стопорное подшипника первичного вала
170314 Л Подшипник шариковый
236Н-1701027-Б Вал первичный с трубкой
238-1701122 Кольцо упорное шестерни 1 передачи
238-1701121-10 Втулка подшипника
664818 Д Подшипник роликовый
238М-1701112 Шестерня 1 передачи вторичного вала
236-1701150-Б2 Синхронизатор
238-1701113 Втулка распорная
236-1701135 Втулка шестерни
238А-1701131 Шестерня 2 передачи вторичного вала
236-1701138 Втулка шестерни
238А-1701129 Шестерня 4 передачи вторичного вала
236-1701144-Г (Д,Е,Ж) Шайба упорная
236-1701151-А Синхронизатор
76-592708 М1 Подшипник
236-1701067-А Кольцо 40
238-1701140 Шестерня заднего хода вторичного вала
238-1701280 Муфта включения заднего хода
238М-1701282 Втулка муфты переключения заднего хода
238-1701283 Кольцо пружинное упорное
238-1701194 Гайка кольцевая
50315 Подшипник шариковый задний
236-1701145-А Шпонка замковая упорной шайбы
314001-П2 Шпонка сегментная 8х13,5
238М-1701103 Вал вторичный с трубкой
258280-П2 Шплинт-проволока
310067-П2 Болт М12х1,25-6gх30
238-1721033 Шайба упорная заднего подшипника
3609 Подшипник роликовый задний
238Н-1701048 Вал промежуточный
238М-1701048 Вал промежуточный
314000-П2 Шпонка сегментная 10х13
238М-1701050 Шестерня первой передачи пром. вала
238-1701059 Втулка распорная
238А-1701051 Шестерня 2 передачи пром. вала
238А-1701053 Шестерня 4 передачи пром. вала
236-1701057-Б Шестерня привода отбора мощности
236Н-1701056-А Шестерня постоянного зацепления
236-1701063 Кольцо 55
6-42308АЛ1М Подшипник роликовый
45 238-1701082 Шестерня промежуточная заднего хода
46 64907-К Подшипник роликовый
47 238-1701092 Ось паразитной шестерни заднего хода
48 45 9824 0265 Шпонка
49 311416-П Гайка М45х1,5 LH-6H
50 238М-1721428 Вал отбора мощности
51 211 Подшипник шариковый
52 201.1701406 Кольцо упорное
53 841.1029588 Кольцо А50
1 238-1702014 Прокладка верхней крышки
2 238-1702015-Б Крышка верхняя
3 236-1702129 Предохранитель включения 1 передачи и заднего хода
4 236-1702127-А Пружина предохранителя
5 236-1702132 Стакан пружины предохранителя
6 316172-П2 Пробка М16х1,5
7 46 9118 6660 Шарик замка штоков вилок
8 236-1702087 Штифт замка штоков вилок переключения передач
9 313407-П29 Штифт
10 236-1702170-А Сапун
11 262522-П2 Пробка К 1 1/4''
12 310013-П29 Болт М10-6gх35
13 252136-П2 Шайба 10 ОТ
14 236-1702033 Вилка переключения 3 и 4 передач
15 236-1702027 Вилка переключения 1 и 2 передач
16 46 9118 7960 Шарик стопорный
17 236-1702106 Пружина стопорного шарика
18 238-1702050 Вилка переключения заднего хода
19 238-1702074 Шток вилки переключения третьей и четвертой передач
20 238-1702064 Шток вилки переключения первой и второй передач
21 260310-П29 Заглушка 26.016
238-1702060 Шток вилки переключения заднего хода
236-1702028 Головка штока вилки
236-1702025 Винт установочный вилки переключения
238-1702053 Головка штока вилки
236У-1702130 Пружина рычага переключения передач
236У-1702131-А Шайба пружины
238Б-1702119 Наконечник рычага переключения передач
236У-1702121-Б Опора рычага переключения
216258-П29 Шпилька М10 1,5ch/1-4h х27
250513-П29 Гайка М10х1
236У-1702133 Колпак защитный опоры рычага
297575-П29 Шплинт стяжной
316215-П Хомут с пряжкой
288026-П29 Хомутик
251086-П29 Гайка М5-6Н
220086-П29 Винт М5-6gх30
236У-1702128-А Штифт-фиксатор рычага
1 201.1721334 Кольцо торцовое сателлита
2 202.1721325-40 Сателлит
3 202.1721340-40 Втулка промежуточная роликов сателлита
4 46 9216 0750 Ролик
5 202.1721330-50 Ось сателлита
6 201.1721390 Кольцо 2А92
7 202.1721386 Муфта соединительная солнечной шестерни
8 202.1721375-51 Шестерня солнечная
9 238М.1721382-11 Кольцо торцовое солнечной шестерни
10 822806Д Подшипник роликовый
11 238М-1721312-50 Вал выходной с удлинителем
12 202.1721157-40 Кольцо фрикционное
13 202.1721350-40 Шестерня коронная
14 238М-1721166 Штифт фиксатора
15 201.1721164-40 Пружина
16 202.3802033-40 Червяк привода спидометра
17 202.1708230-40 Кольцо зубчатое
18 201-1721413 Кольцо упорное
19 201-1721414 Прокладка регулировочная
20 201-1721416 Прокладка регулировочная
21 200.1701034 Кольцо стопорное
22 50217 Подшипник задний
23 310067-П2 Болт М12х1,25-6gх30
258296-П2 Шплинт - проволока
202.1721182-50 Кольцо маслонакапителя
201.1721180-50 Муфта зубчатая высшего диапазона
238К-1721240-01 Фланец крепления карданного вала
238М-1721240-30 Фланец крепления карданного вала
239-1721243-02 Шайба
258623-П2 Штифт
239.1721244-02 Болт М24х1,5-6g
258282-П Шплинт-проволока
238Н-1723009-01 Воздухораспределитель
238Н-1723170 Шайба упорная поршня
238-1723026 Кольцо уплотнительное
238Н-1723024 Золотник
252005-П2 Шайба 8
252135-П2 Шайба 8 Т
201462-П29 Болт
238Н-1723032 Клапан впускной
238М-1723037 Пружина впускного клапана
238Н-1723049 Прокладка крышки впускного клапана
238Н-1723041 Крышка впускного клапана
252134-П2 Шайба 6 Т
201420-П29 Болт М6-6gх20
312482-П34 Шайба
310239-П29 Болт М10х1-6gх40
312434-П2 Прокладка
238-1723280 Ввертыш
238Н-1723100 Сапун с клапаном
310122-П29 Болт М10х1-6gх20
239.1723082-10 Воздухопровод
239.1723081-10 Воздухопровод
238М-1723162-42 Воздухопровод
238Н-1723015-Б Корпус воздухораспределителя
238Н-1723036 Пружина толкателя впускного клапана
238Н-1723154 Шайба упора пружины толкателя
238Н-1723290 Диафрагма толкателя впускного клапана
238Н-1723038 Толкатель впускного клапана
238-1723044 Сухарь блокировочного устройства
238Н-1723045 Шток блокирующего устройства
238Н-1723047 Пружина блокирующего штока
238Н-1723048 Прокладка корпуса
238Н-1723043 Втулка толкателя
238Н-1723031 Кольцо уплотнительное
238Н-1723030 Поршень
238-1723029-Б Прокладка крышки
238Н-1723028 Цилиндр
252004-П2 Шайба 6
239В.1721005-40 Демультипликатор с проставкой картера (в сборе)
238М-1721042-60 Проставка картера
201-1009042-Б Прокладка уплотнительная
316180-П2 Пробка М24х2
201466-П29 Болт М8-6gх45
252135-П2 Шайба 8 Т
37 4231 3241 Клапан электромагнитный
КЭМ24-01 ТУ 3742-001-4065-966-95
25 3111 2624 Кольцо 013-018-30-2-1
312326-П Шайба
238-1723280 Ввертыш
201.1722094-40 Фиксатор
201.1722051 Пружина фиксатора
312768-П Прокладка
316614-П2 Ввертыш М16х1,5-6Н-М24х2-6gх24
239.1722091-02 Прокладка регулировочная
45 7373 4914 Выключатель
ВК-403Б-3716000 ТУ 37.003.188-76
201.1722156 Прокладка опоры штока
201.1722150-40 Опора штока
25 3111 2144 Кольцо 025-031-36-2-1
216234-П29 Шпилька М8х1,25-3n/1-6gх20
202.1721203 Прокладка крышки выходного вала
250511-П29 Гайка
201.3802042 Фланец датчика спидометра
201.3802069 Прокладка фланца датчика спидометра
201.3802052 Валик привода спидометра
236.3802024 Втулка шестерни привода спидометра
25 3111 2066 Кольцо 018-022-25-2-1
45 7382 7006 Датчик скорости 1101.3843
201.1708269 Прижим
202.1721205-40 Крышка выходного вала
202.1721088-40 Манжета с пружиной
252007-П2 Шайба 12
252137-П2 Шайба 12 ОТ
45 9556 1060 Гайка
45 9933 1201 Пробка КГ 1/8"
201.3802034 Шестерня привода спидометра
312533-П2 Шайба замковая
201460-П29 Болт М8х1,25-6gх30
252005-П2 Шайба 8
201468-П29 Болт М8-6gх50
201.1722024-50 Цилиндр
250977-П29 Гайка М12х1,25-6Н
25 3111 2218 Кольцо 115-121-36-2-1
239.1722041-01 Манжета
239.1722035-02 Поршень цилиндра
202565-П29 Болт М12х1,25-6gх35
201.1721440 Крышка подшипника вала отбора мощности
201.1721442 Прокладка крышки
312212-П2 Шайба замковая
201.1722057 Ось вилки
310044-П29 Болт М12-6gх50
238М.1722038-50 Шток поршня
238Н-1722063 Кольцо уплотнительное
258039-П29 Шплинт 3,2х20
201.1722050-41 Вилка механизма переключения демультипликатора
239.1722077 Ось сухаря
239.1722075 Сухарь вилки
258298-П Шплинт проволока
310049-П Болт М10-4hх28,5
313410-П2 Штифт
238М-1721252 Кольцо упорное
|
 |
(097) 902-67-05 |
